随着机械自动化水平的发展，智能机械手与流水线式生产是未来的发展方向，流水线作业是提升生产工作效率最好的方法之一，不同的产品生产所使用的流水线是不一样的，从目前成熟加工设备来说，流水线由皮带加工作台流水线，滚筒装配流水线，链板装配流水线，倍速链流水线，今天我们来了解滚筒流水线的结构和材料是什么样的，下面为大家讲解滚筒流水线的结构形式及材料有哪些：

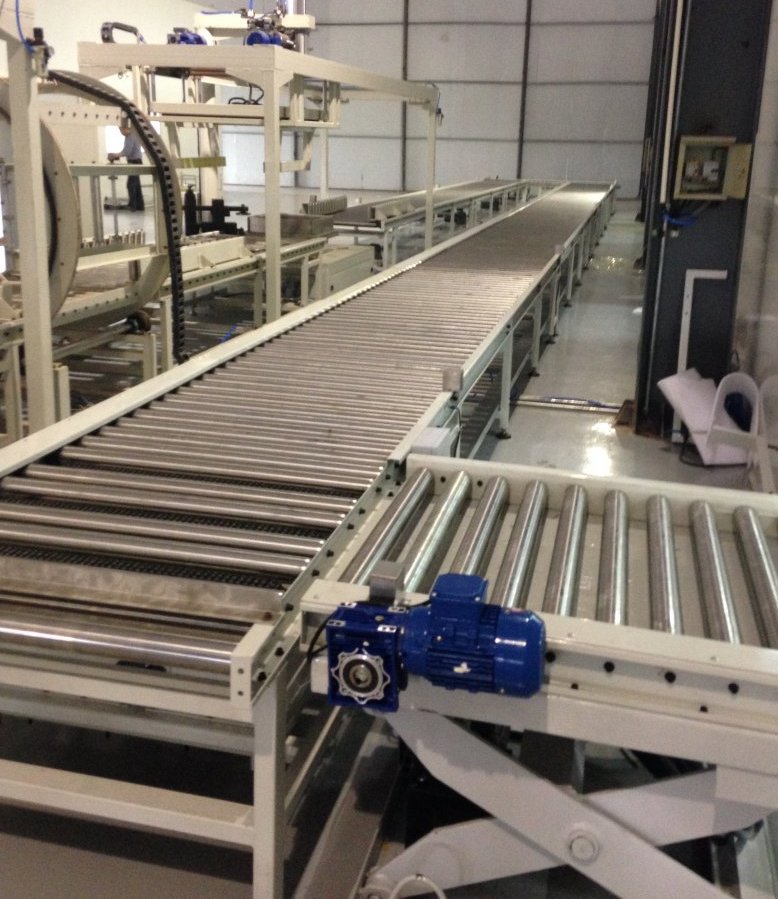

滚筒流水线的结构形式1、滚筒流水线采用单只辊筒组成工作平面传送运动，辊筒作为平面工作平台，流水线采用组合式装配模式，人员工位数、滚筒间距可按生产工艺要求设定的来设计。按照滚筒流水线的滚筒形式可分为：双链轮锥型滚筒、无动力滚筒流水线,O型槽锥形滚筒、普通锥形滚筒。

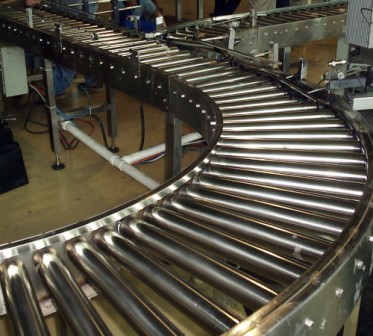

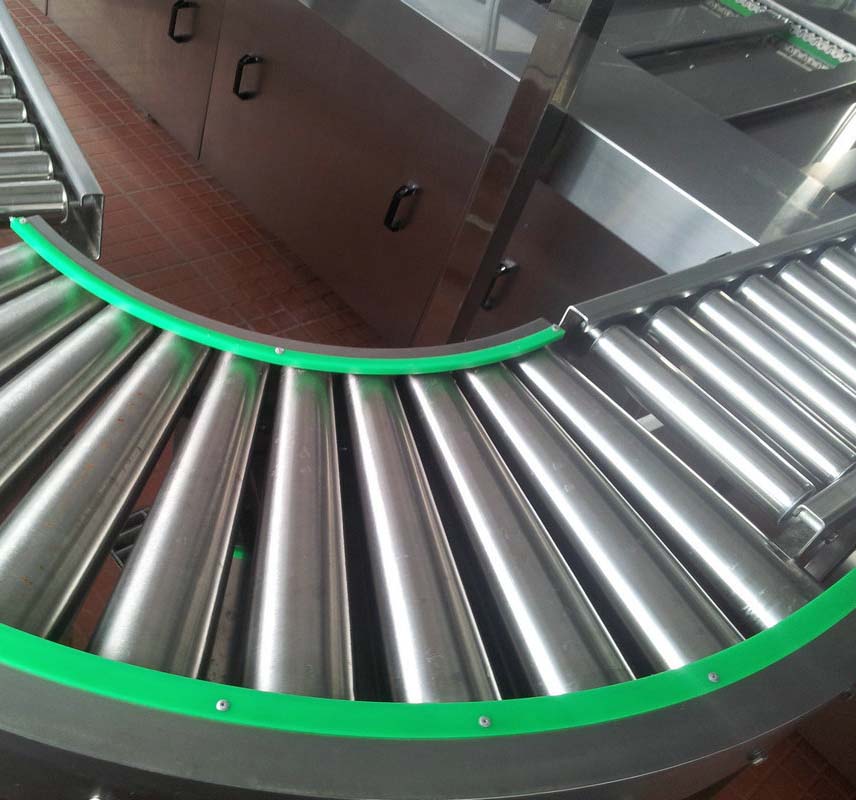

流水线的输送速度有定速和调速两种，速度调节又可分为：电子调速，变频调速和减速机调速，不同的输送形式可分为：直线型滚筒流水线，转弯滚筒流水线，斜坡滚筒流水线，分流式(道岔式)滚筒线，顶升移动式滚筒机，顶升旋转式滚筒机等。
2、滚筒流水线根据驱动形式可分为：无动力滚筒流水线，转弯滚筒流水线，动力滚筒流水线，积放式滚筒流水线。
动力滚筒流水线所用的驱动方式有：电动滚筒驱动和电机减速机驱动。
滚筒流水线的材料

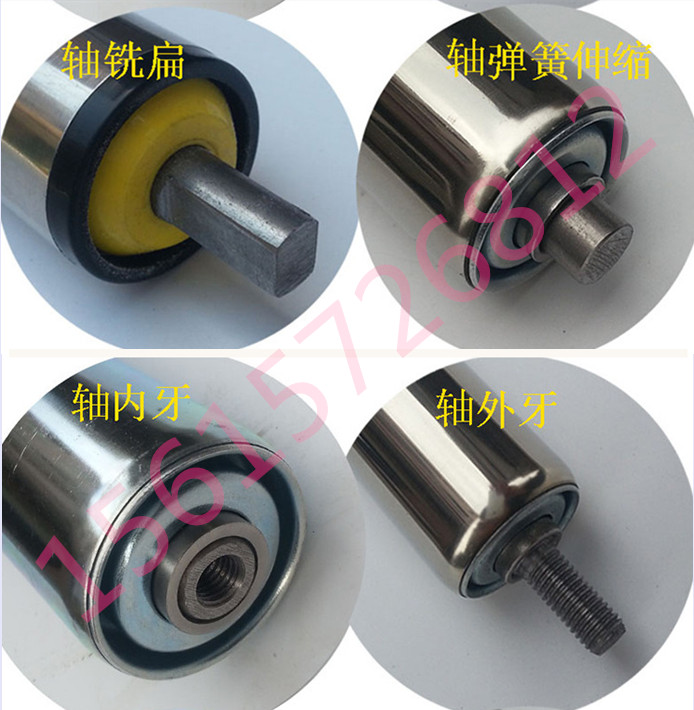

1、滚筒输送线流水线的输送载体-滚筒采用无缝钢管配优质轴承制作，筒体材质可选用碳钢、不锈钢、工程塑料等。碳钢滚筒表面处理有镀锌、镀铬、聚氨酯包胶等方式。锥形滚筒在转角和分流处用于改变物体的运行方向。轴端形式有无（单）扁口弹簧轴、内（外）牙轴、双扁口通轴、双开口销空（实）心轴，对应着不同的滚筒安装方式。
下图
一般压制式轴承安装应用在比较轻的货物上使用，车削式一般应用在重型货物上，配套轴承有精密轴承、冲压轴承、防尘轴承。支架和护边可选用不锈钢、碳钢(表面经喷塑处理)、铝型材。
2、根据使用货物情况和材料运输情况，机架材料有：不锈钢、铝型材、碳钢、不同宽度的货物应选用宽度合适的轧辊，滚筒线宽可根据货物的需要选用不同的特殊规格。根据传送带的重量将滚筒的壁厚和轴径均匀分布到接触滚筒上，并计算出每个滚筒所需的载荷，从而确定滚筒的壁厚和轴径。
直段滚筒所用的滚筒直径有38mm,50mm,60mm,76mm,89mm.
带工作台的滚筒流水线简介： 在实际生产过程中，对于产品的组装，往往需要许多平台作为辅助，有些需要工作台、工作台等。设置在两侧的滚道输送线本身就是操作区域，装配板的转移是通过两个顶部的通用表实现的。这种平行循环装配线结构广泛应用于电器、汽车配件、电动汽车配件的装配过程中。还可以安装工作位置定位装置，以提高转移装配板在操作区域的定位稳定性。滚子传动线常用的支撑设备是通用球台。由于通用球的滚动灵活性，通用球平台在钢板上形成了一个具有一定密度的平台。使工件、物料箱或产品在其上运行可以非常灵活地滑动，从而大大降低劳动强度；
2，功能扩展模块单元包括：
顶灯照明：采用LED照明，灯光亮度可调；
3，辅助配件工具：包括铝合金轨道，移动车，开口挂钩（用于悬挂气动工具，电动工具）
三。工作站气路：包括快速转换接口、各工作站气管独立球阀（不锈钢）、通风管道。
4、工作场所插座：包括铝合金插座管、标准插座2台（常用品牌，或松下、西门子等品牌）
5。工艺说明：包括铝合金型材框架，绿色底工装板，透明表面工装板（工艺卡夹在两个Yakri板之间），以及
6。上部货架：包括平台板、支撑铝型材（用于放置零件、工具、材料盒和其他辅助设备）。
7.操作台：压板，工人操作平台
8。工作场所抽屉：包括抽屉、连接器等（放置工具、其他器具）；或工具箱（带抽屉）；
9、其他配件：如风管、烟道、电风扇、倾斜架等特殊用途，
滚筒流水线产品选购中应注意的问题 1。上述所有模块都可以在管道上删除或添加。
2，装配线每条线的长度为1200mm或1000mm，其他长度需定制;
三。在每台配置的功能模块中，插座为每台2套（可插入4个插头），其余均为1套。
4、管线控制台高度：坐姿为750mm，站立时为850mm，生产前需指定其他高度；
5。上架和手术台：表面材料分为白板、防静电橡胶和不锈钢表面。工作台主体为18 mm厚的中密度板。在桌板周围开槽，并用倒齿环镶嵌，以保护桌板的长寿命；需要其他规格或材料的台式板；

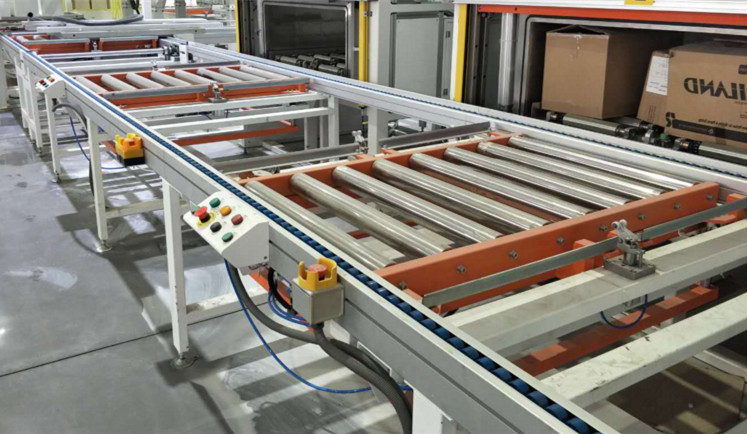

积放式摩擦电动滚筒流水线的描述 1.双层三维循环滚筒生产线主要用于伴随工具在上下输送线之间循环的情况。通常，上层是装配线，下层是工装板返回线;
2。双层立体环形摩擦累积释放式电机辊由双层累积释放滚筒输送机、液压提升机、正反转操作提升机上的累积释放辊、特殊结构的位置拦截器和PLC电气控制系统组成。
3、配套的圆形工作台由pvc工程塑料板（或来自其他材料）制成，输送线使工作台能够在传输系统中顺利工作，每负荷10-600公斤（根据要求设计）。
4。车道拦截器的总承载力为65 kg。车道拦截器的特殊结构还允许600 kg工装以12m/min的速度进行习惯性冲击，顶部稳定可靠。
以上就是滚筒流水线的作用，现代化的控制系统满足复杂的物流输送系统，完成多方面的工艺需要。如采用货物检测方式的流水线可采用积放滚筒实现物料的堆积输送。总的来说滚筒流水线结构简单，链条传输故障率低，使用性价比高，日常使用维护方便。用途广泛。
